La preparazione di disegni tecnici per la lavorazione CNC è un passo cruciale nel processo di fabbricazione. Funziona come progetto che guida le macchine utensili per creare parti e componenti precisi. Quando si imbarca in questo compito, ci sono diversi aspetti chiave che devi essere consapevole per garantire l'accuratezza, l'efficienza e il successo del tuo progetto di lavorazione CNC.

Quando si preparano disegni tecnici per la lavorazione CNC, è importante comprendere le complessità coinvolte nel processo per garantire precisione, efficienza e sicurezza. La lavorazione CNC è un metodo di fabbricazione altamente preciso che si basa fortemente su disegni dettagliati e precisi per produrre parti e componenti. Questa guida ti fornirà una panoramica completa di ciò che devi sapere quando prepari disegni tecnici per la lavorazione CNC, coprendo concetti essenziali, best practice e trappole comuni da evitare.

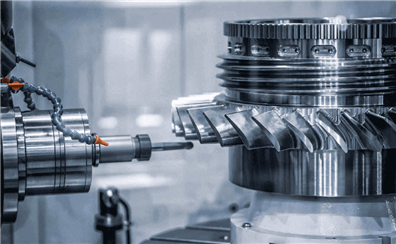

Comprendere le basi della lavorazione CNC

L'importanza dei disegni tecnici

I disegni tecnici sono il progetto per qualsiasi processo di fabbricazione e sono particolarmente critici nella lavorazione CNC. Questi disegni forniscono alla macchina istruzioni precise su come modellare, tagliare e assemblare i materiali. Essi includono dimensioni dettagliate, tolleranze, specifiche dei materiali e altre informazioni essenziali che guidano l'intero processo di produzione.

Tipi di disegni tecnici

Esistono diversi tipi di disegni tecnici utilizzati nella lavorazione CNC, tra cui:

● Visualizzazioni ortografiche:Questi disegni rappresentano un oggetto come se visto dalla parte anteriore, superiore e laterale. Sono essenziali per comprendere la forma e le dimensioni della parte.
● Vedute sezionali:Questi disegni mostrano la struttura interna di una parte, contribuendo a chiarire geometrie e assemblaggi complessi.
● Disegni dettagliati:Questi disegni si concentrano su aree specifiche di una parte, fornendo informazioni aggiuntive su caratteristiche come filetti, fori e superfici.
● Disegni di assemblaggio:Questi disegni mostrano come più parti si adattano insieme per formare un assemblaggio completo.

Elementi chiave da includere nella lavorazione CNC

Dimensioni e tolleranze

Le dimensioni sono le misure delle dimensioni di un oggetto, mentre le tolleranze specificano l'intervallo accettabile di variazione dalla dimensione nominale. Nella lavorazione CNC, dimensioni precise e tolleranze strette sono fondamentali per garantire che le parti si adattino correttamente e funzionino come previsto.

● Convenzioni di dimensionamento:Seguire le convenzioni standard di dimensionamento, come l'uso di una linea leader e una freccia per indicare la dimensione e posizionare le dimensioni al di fuori dell'area di visualizzazione per evitare il disordine.
● Zone di tolleranza:Indicare chiaramente le zone di tolleranza per ogni dimensione. Ciò aiuta il macchinista a capire quanto attenzione deve avere alle misurazioni specificate.

Disegnare convenzioni e simboli

I disegni tecnici utilizzano una serie di convenzioni e simboli per trasmettere le informazioni in modo efficiente. Familiarizzatevi con quanto segue:

● Linee e frecce:Questi indicano dimensioni, piani di taglio e altre caratteristiche importanti.
● Hatching e cross-hatching:Questi modelli vengono utilizzati per rappresentare diversi materiali o per indicare la direzione del grano in oggetti di legno.
● Pictogrammi e abbreviazioni:Questi semplificano le informazioni complesse, rendendo più facile la comprensione.

Materiali e finiture

Specificare il materiale e la finitura corretti è essenziale per la funzione e l’aspetto del prodotto finale.

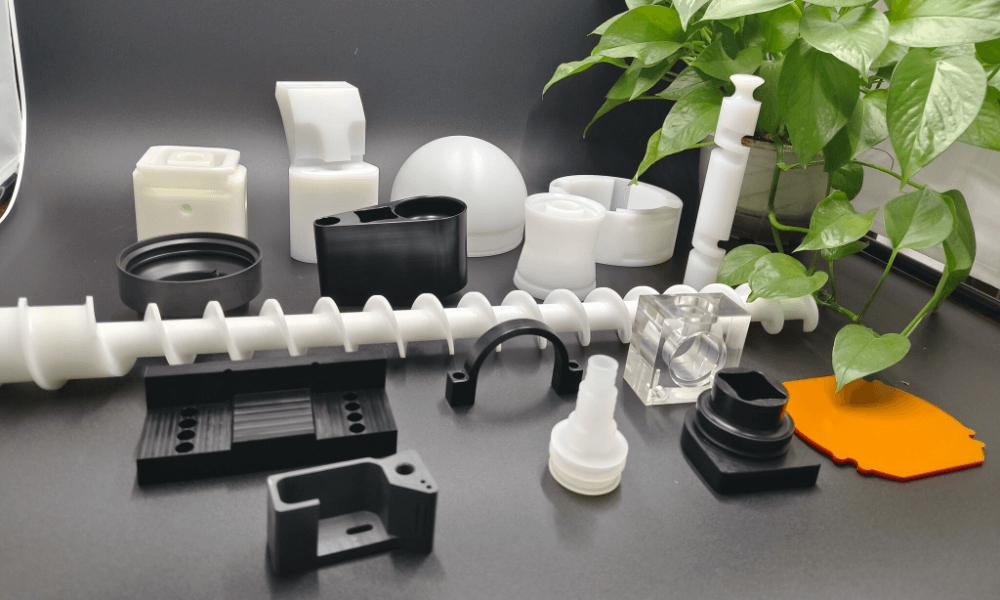

● Selezione del materiale:Scegli un materiale che soddisfi i requisiti funzionali della parte, come resistenza, durata e lavorabilità. I materiali comuni includono metalli come alluminio, acciaio e titanio, così come plastiche come nylon e acrilico.
● Finiture superficiali:Specificare la finitura della superficie desiderata, ad esempio una superficie lucida, opaca o strutturata. Ciò influisce sull'estetica, sulla funzionalità e sulla resistenza all'usura e alla corrosione della parte.

Tolleranze e precisione

Determina le tolleranze e i requisiti di precisione per il tuo progetto. Le tolleranze si riferiscono alla variazione accettabile di dimensioni e altre caratteristiche, mentre l'accuratezza si riferisce al grado di vicinanza al valore desiderato.

● Tolleranze dimensionali:Specificare la gamma accettabile per ogni dimensione.
● Tolleranze geometriche:Definire la deviazione consentita in forma e orientamento.
● Finitura della superficie:Specificare la rugosità o la consistenza della superficie desiderata.

Dimensioni e tolleranze geometriche

Dimensioni e tolleranze geometriche (GD&T) è un sistema utilizzato per definire e comunicare caratteristiche geometriche e tolleranze nei disegni tecnici. Aiuta a garantire che le parti siano fabbricate alla forma, dimensioni e orientamento corretti.

● Simboli e notazioni:Familiarizzarsi con i simboli e le notazioni GD&T, come il parallelismo, la perpendicolarità e la concentricità. Questi simboli forniscono ulteriore precisione e controllo sul processo di fabbricazione.
● Data Frame di riferimento:Utilizzare quadri di riferimento dati per stabilire una base coerente e ripetibile per la misurazione delle caratteristiche geometriche.

Considerazioni dettagliate nella lavorazione CNC

Caratteristiche e operazioni di lavorazione

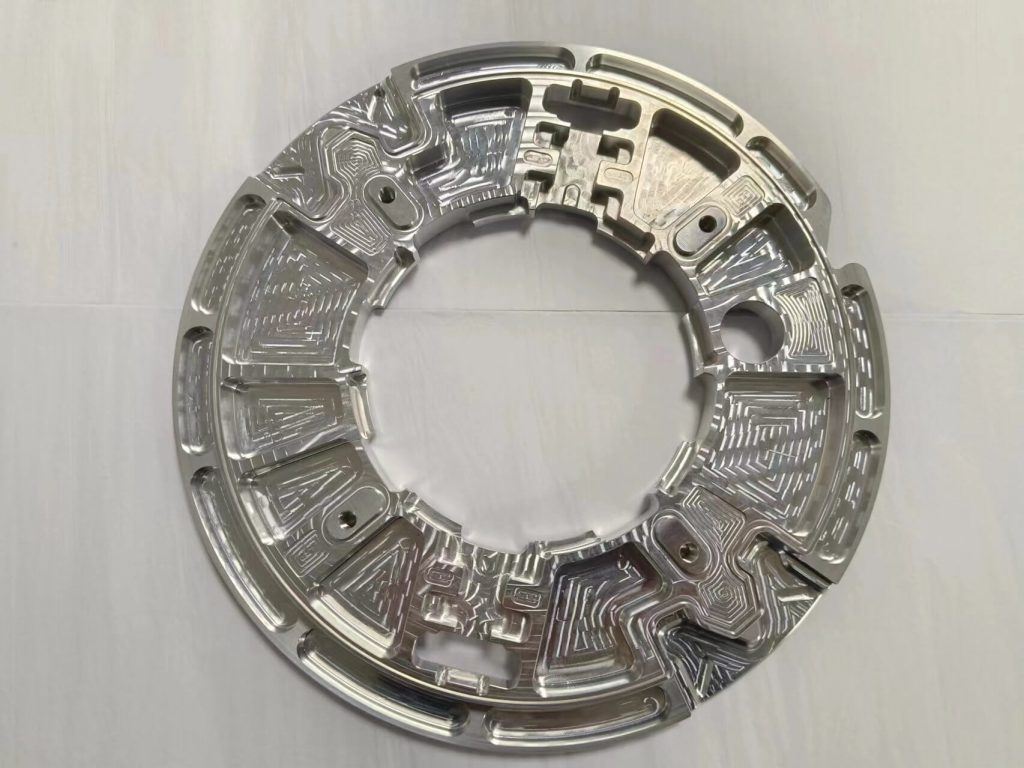

Identificare e indicare chiaramente tutte le caratteristiche che devono essere lavorate, tra cui fori, tasche, fenute e filetti.
● Operazioni di lavorazione:Specificare le operazioni di lavorazione richieste, come la fresatura (utilizzata per forme e caratteristiche complesse), la foratura (utilizzata per creare fori), la tornitura (utilizzata per parti cilindriche) e la macinatura (utilizzata per ottenere una finitura superficiale liscia). Ciò aiuta il macchinario a capire la sequenza delle operazioni e pianificare il processo di produzione.
● Percorsi degli strumenti:In alcuni casi, può essere utile includere informazioni sul percorso dell'utensile per guidare il macchinista su come lavorare in modo efficiente la parte.

Annotazioni e Note

Le annotazioni e le note forniscono informazioni aggiuntive che significano molto importanti per le tue parti. Ciò include:

● Nota materiale:Specificare il materiale e eventuali requisiti speciali.
● Note di lavorazione:Fornire informazioni sui processi e sulle operazioni di lavorazione.
● Note di finitura della superficie:Specificare la finitura della superficie desiderata e le istruzioni relative.
● Nota generale:Includere qualsiasi altra informazione pertinente che potrebbe essere utile per il macchinista.

Informazioni su montaggio e montaggio

Se il disegno tecnico comprende un assemblaggio, fornire informazioni chiare su come le parti si adattano.

● Sequenze di assemblaggio:delineate la sequenza di assemblaggio, indicando quali parti devono essere assemblate prima e come devono essere allineate.
● Tolleranze di montaggio:Specificare le tolleranze di montaggio per garantire che le parti si adattino correttamente e funzionino come previsto.

Migliori pratiche per la preparazione di disegni tecnici

Convertire il disegno in un formato adatto

Salva il disegno in un formato compatibile con il software della tua macchina CNC. I formati comuni includono:

● DWG/DXF:Utilizzato da AutoCAD e altri software CAD.
● IGES/PASSO:Utilizzato per modelli 3D e interoperabilità tra diversi sistemi CAD.
● STL:Utilizzato per la stampa 3D e alcune applicazioni di lavorazione CNC.

Utilizzare il software CAD

Il software CAD è un potente strumento per la creazione di disegni tecnici. Consente di creare disegni precisi, scalabili e modificabili che possono essere facilmente condivisi e modificati.

● Scegli il software CAD giusto:Scegli un software CAD che soddisfi le tue esigenze, sia che si tratti di un software di qualità professionale come SolidWorks o di un'opzione più accessibile come AutoCAD.
● Utilizzare le caratteristiche CAD:Familiarizzarsi con le caratteristiche del software CAD, come stratificazione, strumenti di dimensionamento e funzionalità di rendering. Queste caratteristiche possono aiutarti a creare disegni più accurati e dettagliati.

Segui gli standard industriali

L'aderenza agli standard del settore garantisce che i disegni tecnici siano coerenti, comprensibili e intercambiabili con disegni creati da altri professionisti.

● Norme ISO:Seguire le norme dell'Organizzazione internazionale per la normalizzazione (ISO) per i disegni tecnici, come ISO 128-1 per le convenzioni di linea e ISO 13715 per la dimensionazione e la tolleranza geometrica.
● Norme ANSI:Negli Stati Uniti, seguire gli standard dell'American National Standards Institute (ANSI) per i disegni tecnici, come ANSI Y14.5M per la dimensionazione geometrica e la tolleranza.

Usare una notazione chiara e concisa

I disegni tecnici dovrebbero essere facili da capire, anche per chi non ha familiarità con lo specifico processo di fabbricazione.

● Evitare ambiguità:Utilizzare una notazione chiara e precisa per evitare ambiguità o confusione. Ad esempio, utilizzare linee leader e frecce per indicare chiaramente le dimensioni e utilizzare simboli e notazioni coerenti per le caratteristiche geometriche.
● Usa Legends e Callouts:Includere leggende e appelli per spiegare eventuali simboli o abbreviazioni utilizzati nel disegno. Ciò aiuta a garantire che tutti possano capire il disegno, indipendentemente dal loro livello di competenza.

Trappole comuni da evitare nella lavorazione CNC

Trascurando le tolleranze

Trascurare di specificare le tolleranze può portare a parti che non sono intercambiabili o non si adattano correttamente.

● Sii specifico:Specificare sempre le tolleranze per le dimensioni critiche. Utilizzare la notazione più/meno per indicare l'intervallo accettabile di variazione.
● Considera Fit e Funzione:Quando specifichi le tolleranze, prendi in considerazione l'adattamento e la funzione della parte. Possono essere necessarie tolleranze più strette per le caratteristiche critiche, mentre tolleranze più sciolte possono essere accettabili per aree meno critiche.

Ignorare le caratteristiche geometriche

La mancata specificazione delle caratteristiche geometriche può portare a parti che non sono fabbricate alla forma o all'orientamento corretti.

● Utilizzare i simboli GD&T:Utilizzare i simboli GD&T per specificare caratteristiche geometriche come parallelismo, perpendicolarità e concentricità. Ciò aiuta a garantire che le parti siano fabbricate alla forma e all'orientamento corretti.
● Sii coerente:Utilizzare quadri di riferimento dati coerenti per stabilire una base ripetibile per la misurazione delle caratteristiche geometriche. Ciò aiuta a garantire che le parti siano fabbricate secondo le stesse specifiche ogni volta.

Omettere le informazioni sull'assemblaggio

La mancanza di informazioni sull'assemblaggio può portare a confusione e errori durante il processo di fabbricazione.

● Fornire istruzioni di assemblaggio chiare:delineate la sequenza di assemblaggio, indicando quali parti devono essere assemblate prima e come devono essere allineate. Utilizzare viste esplose se necessario per chiarire il processo di assemblaggio.
● Includere tolleranze di montaggio:Specificare le tolleranze di montaggio per garantire che le parti si adattino correttamente e funzionino come previsto. Ciò aiuta ad evitare errori di assemblaggio e garantisce che il prodotto finale soddisfi le specifiche.

Ignorare le proprietà del materiale

Non considerare le proprietà del materiale può portare a parti che non sono adatte alla loro applicazione prevista.

● Comprendere le proprietà del materiale:Familiarizzatevi con le proprietà dei materiali che stai utilizzando, come la loro resistenza, lavorabilità e resistenza alla corrosione. Ciò aiuta a garantire che si scelga il materiale giusto per il lavoro.
● Specificare le specifiche del materiale:Specificare chiaramente le specifiche del materiale, tra cui grado, lega e trattamento termico. Ciò aiuta a garantire che il materiale corretto sia utilizzato durante la produzione.
